為了解決廣大客戶在購買新管子安裝后關于光路的調節問題，安江激光免費專業的講解光路的調節步驟與方法，從而解決了調節光路的后顧之憂。

如下圖： 激光管的光路調節方法(因每個人的調節方法不同，但最終就是平臺的光調正即可，以下方法僅供參考）。有問題可咨詢：15655651000　　　0551-66770025

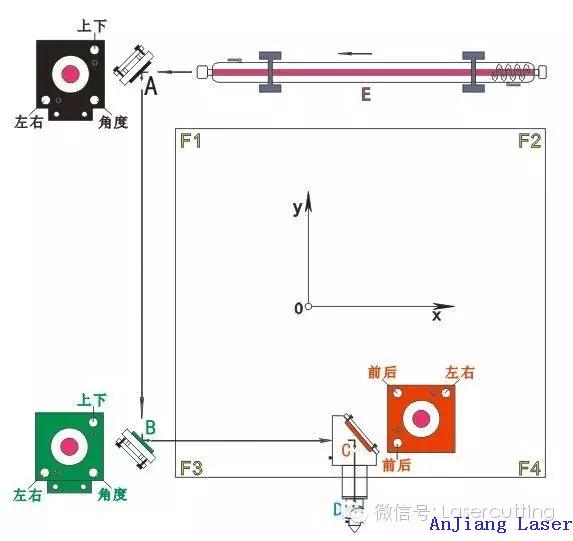

一、激光管從機器右邊出光時如下圖：

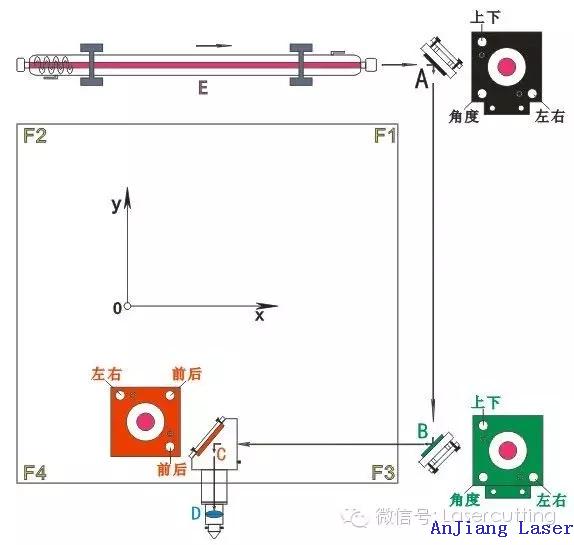

激光管從機器左邊出光時如下圖：

但無論光從哪邊出，原理都是一樣的！
注意：在調節光路前要用水平尺測試機器的水平度，一定要保持機器四角保持在一個平面上，不能有傾斜。否則將會(huì )影響機器整個繪圖儀（即如圖的F1、F2、F3、F4四角）。
光路調節:
1.E（激光管）→A（**反光鏡）：光斑一定全部射在A(yíng)反光鏡中心靠右位置
2.A（**反光鏡）→B（第二反光鏡）:將一小片亞克力粘貼在B鏡架入口處保持不動。在F1位置時打出一個光斑，保持小片薄亞克力不動，移動到F3位置再打出第二個光斑，看小片亞克力上第二個光斑和**個是否打在同一位置，如有偏移可調節A鏡架上的左右、上下、角度三個螺絲來調節，將第二個光斑向**個接近并重合。如已重合且光不打在鏡架上，則Y軸的光路調節完畢。切忌：光斑不一定是打在鏡架的中心位置，只需F1和F3兩個光斑重合即可。
3.B（第二反光鏡）→C（第三反光鏡）：取下B鏡架上的小片亞克力，再取片薄亞克力粘貼在C光入口處。然后先將激光頭移動到F1、F3位置打出**個光斑；如有偏差請調節B鏡上下和左右螺絲，將兩點光斑調至中心位置，后將激光頭移動至F4、F2位置，如有偏差調節A鏡的上下和左右螺絲。調節好后，分別打下F1、F2、F3、F4位置，四個光斑的位置都打在同一個位置且打在激光頭垂直中心的位置。如有出現光斑不重合則由第二、三、四個光斑調向**個光斑移動，直到四個光斑重合且打到C鏡中心位置（如有偏差，請將四個角落光斑進行分散處理）。
4.C（第三反光鏡）→D（聚焦鏡）:當在F1、F2、F3、F4均調節完畢后，最后一步是調節激光頭光束的垂直度。和A、B不同的是，激光頭上的三個調節螺絲只有前后與左右之分，所以在調節垂直度上比A、B要簡單得多。通過聚焦后的光束大約為1MM，所以先調光全部打出激光口，沒有被遮擋。如有遮擋則調節前后、左右螺絲調節。最后在調好焦距后，以厚亞克力板為測試板垂直打出光，再從亞克力側面四邊看切割垂直度即可。
